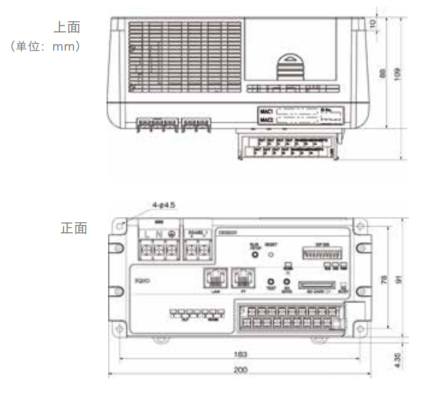

外形尺寸
硬件规格
*未插入SD卡时-
电源电压
AC100~240V 50/60Hz -
允许电源电压范围
AC85~264V 50/60Hz -
耗电量
15VA以下 -
LAN及PT专用LAN
端口数
2个接口
10BASE-T/100BASE-TX连接器
RJ-45传输速度
10M/100Mbps传输方式
CSMA/CD级联连接段数
100m传输距离
跨连/直连自动识别其他功能
10BASE-T:最多4段
100BASE-TX:最多2段
(均为中继集成器时） -
RS-485
端口数
4个最多连接台数
电力监测仪：10台（1系统5台X2）
Modbus I/O设备：4台终端电阻
内置（120Ω）通信速度
9.6k固定数据位长
端口1:7位固定，端口2~4:8位固定停止位长
端口1:2位固定，端口2~4:1位固定纵向奇偶校验
端口1:偶数固定，端口2~4: 固定为无 -
绝缘电阻（*）
全部电源端子 <-> FG端子间: 20MΩ以上（DC500V MEGA）
全部电源端子 <-> 状态信号1·2，变频器启动信号1·2，
RS-485通信端口1~4，LAN，PT专用LAN
全部：20MΩ以上（DC500V MEGA） -
耐电压（*）
全部电源端子 <-> FG端子间：AC1500V、1分钟
全部电源端子 <-> 状态信号1·2，变频器启动信号1·2，
RS-485通信端口1~4，LAN，PT专用LAN
全部：AC1500V、1分钟 -
耐振动（*）
10~150Hz:半振幅0.1mm、加速度15m/s2、3轴方向各8min×10次扫描 -
耐冲击（*）
150m/s2上下、左右、前后6个方向 各3次 -
使用环境温度（*）
-10～+55℃ -
使用环境湿度（*）
25～85%RH(无结冰、结露) -
存放环境温度（*）
-25～+65℃(电池除外) -
存放湿度（*）
相对湿度25～85%RH -
防护结构
IP20 -
支持存储卡
SD卡（另售，最大支持2GB）
SDHC卡（另售，最大支持32GB）
推荐产品：SanDisk公司产品（运行温度-25～85℃）
支持格式：SD卡：FAT16、SDHC卡：FAT32
SDXC卡非支持范围，故不可使用 -
内部挥发性
存储器数据保护锂电池，寿命：5年（参考值，环境温度23℃） -
内置时钟
支持2010～2099年之间的闰年
精度：±40秒/月（环境温度为23℃时） -
尺寸
W200×H91×D88(mm)(端子台、突起部除外）
(包括端子台、突起时为W200×H95.35×D109(mm)） -
主机重量
约0.7kg -
附件
使用说明书
存储器备份专用电池（收藏于主机上部面板内部）
存储器备份专用电池注意提示标签（已粘贴于主机上面）
LAN连接器防尘盖(已安装)
PT专用LAN连接器防尘盖(已安装)
防尘专用虚拟SD卡(已插入SD卡槽)
软件规格
-
运行模式
普通模式（通常使用时的模式
设定状态：为进行数据收集而执行主机设定或通信测试的状态。
具有以下3种状态）
收集状态：执行数据收集和控制的状态。收集状态下不可修改
设定内容。
系统异常状态：因设备发生故障，设定及收集作业均无法执行
的状态。安全模式
修复故障、或进行设备维护的模式。 -
冷却水泵控制功能
控制系统
最多2个系统输入
每个系统的温度数据 ×2 点输出
每个控制系统的模拟输出 ×1 点 -
数据收集功能
目标设备
只可使用以下电力监测仪。
·型号 KM50-E1-FLK ·型号 KM20-B40-FLK收集通信路径
RS -485通信(通信协议:CompoWay/F、 Modbus/RTU)×4)测量通道数上限值
控制系统最多18通道（温度×2通道、输出频率×1通道、 IO信号×9、
累计电量×6），控制系统通用IO×1，2系统 总计 37个通道收集间隔
1分钟 -
记录功能
目标数据
记录以下两种数据。记录周期保存目标存储器
·收集数据：将从电力监测仪或连接至Modbus I/O设备的传感器所收集
的数据保存至内部存储器。
·事件日志：将EQA-AP10的内部事件作为日志文件保存于内部存储器保存于内部存储器
通过以下任意一种方法从设定状态进入收集状态时，将会与
的开始方法
收集同步开始保存。
·通过Web UI画面执行开始收集操作
·通过主机正面的RUN/STOP按钮执行开始操作。 -
设定功能
主机设定
·通过Web UI操作,将设定内容由电脑写入EQA-AP10。 协议:HTTP
·通过PT操作,将设定内容写入EQA-AP10。 协议：Modbus/TCP -
内部事件
功能
·作为事件日志文件输出内部存储器日志记录
发生非设备异常的普通事件时记录于内部存储器。
将发生的事件保存于内部存储器。可通过Web UI画面确认文件输出
事件日志、并将其作为事件日志文件输出。 -
网络连接
可连接功能
LAN连接端口：电脑(Web浏览器），PT
PT专用连接端口：电脑(Web浏览器），PT -
Web UI功能
可通过连接至LAN连接端口、或PT专用LAN连接端口的
电脑Web浏览器打开Web UI画面，执行状态确认、控制
器操作、简易图表显示、维护等操作。 -
导出内部数据文件
(1)Web UI画面操作
执行以下操作时，可将保存于EQA-AP10内部存储器
的收集及事件日志文件输出至SD卡。(2)SD卡输出
·按主机正面的SD卡保存按钮 ·Web UI操作:SD卡数据输出操作
将SD卡输出设定为"启用"时，即会以1天1次的频率将保存于
EQA-AP10内部存储器的收集数据保存至SD卡。 -
设备异常检测
功能
检测主机的设备故障、设定/状态异常、设备异常、通信异常状态显示
设备异常指示灯的亮灯/闪烁/长时闪烁/短暂亮灯内部存储器日志记录
将设备异常状况保存于内部存储器。可作为事件日志文件输出。状态显示
设备异常指示灯亮灯 -
维修功能
通信测试功能
连续与电力监测仪、Modbus I/O设备之间进行通信，检查
通信的稳定性。通信测试中收集的数据不会被保存。时间设定
设定主机内置时钟的时间。固件更新
更新主机的固件。固件更新可采用以下任意一种方法。
·通过Web UI操作,将固件由电脑传输至EQA-AP10进行更新。
·将保存了固件的SD卡插入EQA-AP10进行固件更新。
·使用安全模式功能,将固件由电脑传输至EQA-AP10进行更新
