E-Smart View 在某电子零部件生产工厂的应用
能源可视化系统运用改善该公司位于江苏省，主要生产汽车、音响等设备里面的微型马达，于2011年导入欧姆龙的能源可视化系统，主要使用了KM50电力监视仪和E-Smart View上位软件。
项目需求
监测工厂设备的生产用电；将能耗数据进行集中保存和可视化分析，并可进行多用户访问；通过能耗数据分析，进行运行管理改善，从而降低能耗；
欧姆龙整体节能解决方案及服务
现场能耗设备和能耗情况考察将相关生产设备如成型机等的电力使用量可视化通过对数据的分折报告找出改善余地与客户一起探讨运用改善对策实施运用改善验证改善效果
项目简介

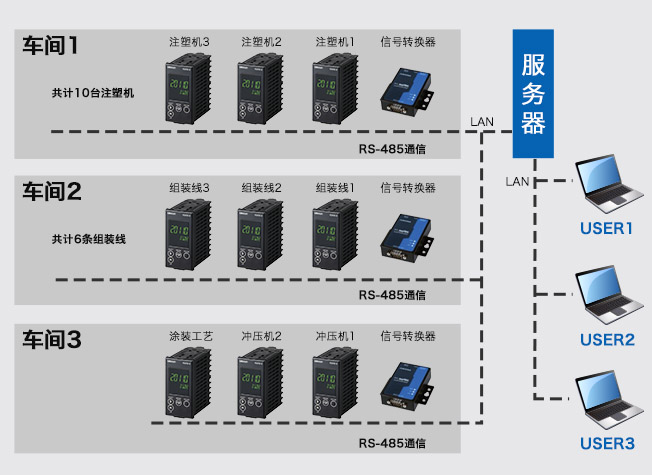

1．系统结构图：
2.以注塑机的数据监测、分析及运行改善为例：
数据分析结果
每年电力削减量 ▲143，724kWh/年，每年削减金额 ▲95,146元/年
每年电力削减量 ▲143，724kWh/年，每年削减金额 ▲95,146元/年
| No. | 内容 | 每年电力削减量 | 每年削减金额 |
| 改善提案2-1 | 夜间，3号机停机 可以节省 1/3的流量 | ▲17,424kWh/年 | ▲11,535元/年 |
| 改善提案2-2 | 夜间，3号机停机 2/3 | ▲5,808kWh/年 | ▲3,845元/年 |
| 改善提案3 | 重新设定1号机的压力，消除无负载状态。 | ▲48,492kWh/年 | ▲32,102元/年 |
| 改善提案4 | 将压缩机的转换前移。 | ▲72,000kWh/年 | ▲47,664元/年 |
| 合计 | ▲143,724kWh/年 | ▲95,146元/年 |

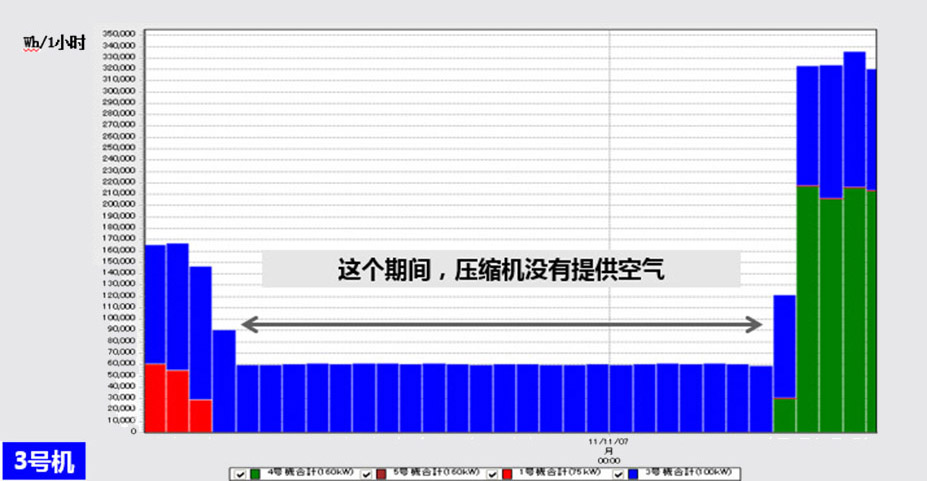

11/6 7点44分～11/7 7点29分的24小时中，因为没有流量3号机可以停机。
节能效果 ▲1,452kWh(60.5kWh/小时×24小时) ▲961元/月
每年节省 ▲17,424kWh/年 ▲11,535元/年 (按每月发生一次来计算)

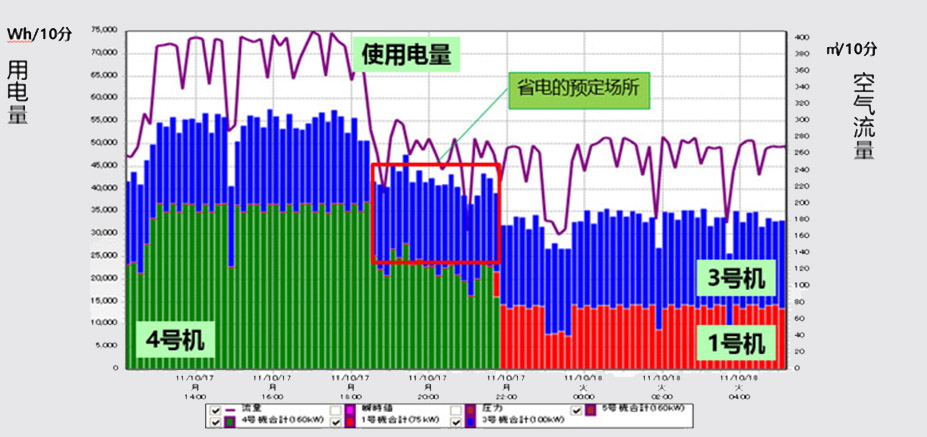

18点以后，空气的使用流量减少了，但用电量却没有减少。
22点时，额定容量小的压缩机，将转换前移，可以省电。
节能效果 ▲6,000kWh/月 ▲3,972元/月 每年节省▲72,000kWh/年 ▲47,664元/年
